Двотаврова балка: номери та вага

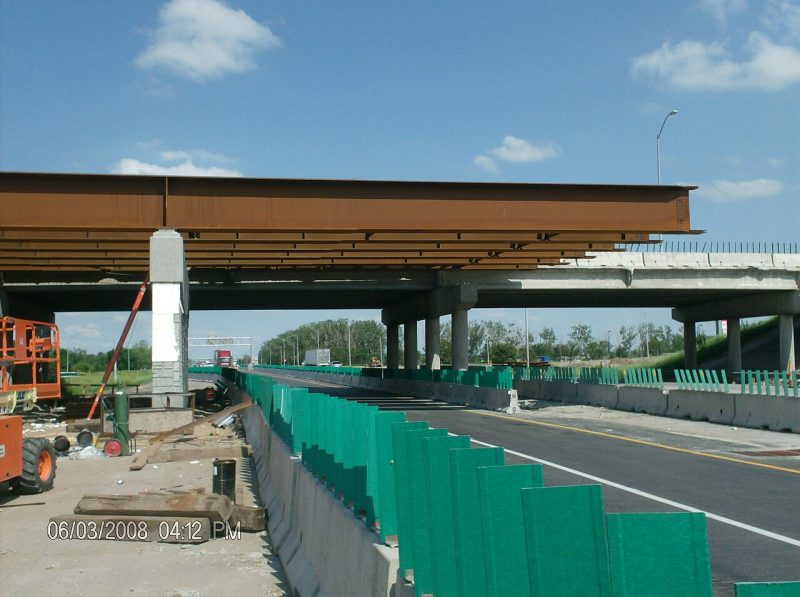

Двотаврова балка (двотавр) — несівний профіль у формі літери «Н». Витримує великі навантаження на згин, тому йде на перекриття, опори, естакади та каркаси. Головний параметр вибору — номер балки, а від нього залежить і вага погонного метра, потрібна для розрахунку вартості.

Що таке номер балки

Номер двотавра — це його висота в сантиметрах. Балка 20 має висоту 200 мм, балка 30 — 300 мм. Чим більший номер, тим вища несівна здатність і вага метра. Переріз завжди один: дві горизонтальні полиці та вертикальна стінка між ними. Полиці сприймають згин, стінка працює на зріз, тому профіль такий жорсткий за порівняно невеликої витрати металу.

Типи двотаврів і ГОСТи

Найходовіший — балка з ухилом внутрішніх граней полиць за ГОСТ 8239-89: універсальний профіль для перекриттів і загального будівництва. Колонні та широкополичні двотаври з паралельними гранями полиць (типи Б, Ш, К) роблять за ГОСТ 26020-83 — у них ширша полиця та вища стійкість до поздовжнього навантаження, їх ставлять на колони та важкі каркаси. На профілі, що здають у брухт, тип легко прочитати за формою полиці: скошена зсередини грань — це «класичний» двотавр, рівна — широкополичний.

Вага метра за номерами

Лінійна щільність задана сортаментом і однакова в будь-якого заводу — це зручно для розрахунку. Нижче — довідкові значення для двотаврів з ухилом полиць (ГОСТ 8239-89).

Яку балку обрати

Для легких навісів і перемичок вистачає №10–14; для міжповерхових перекриттів у приватному будинку — №16–24; для промислових прольотів і кранів — №30 і вище. Точний номер має закласти проєктувальник за навантаженням і прольотом — занижувати висоту не можна, прогин і запас міцності рахують за нормами, а не на око. Для купівлі ж важливо звірити довжину: балки бувають мірні та немірні, тому ціна «за штуку» ні про що не говорить.

Як рахувати вартість — за тонну і за метр

Вагу метра з таблиці множимо на довжину й отримуємо масу однієї балки, а вже з неї — ціну за тонною. Так порівняння профілів стає чесним. Той самий прийом працює під час здавання демонтованих балок у брухт: маса рахується за сортаментом, а не на вагах «на око», тому заздалегідь видно, на яку суму ви виходите. Докладно метод розібрано у статті як розрахувати вагу металопрокату.

Здаєте старі балки в брухт

Двотавр — це конструкційна сталь, і як брухт вона йде в чорний метал. Щоб отримати кращу ставку, відділіть від балки бетон, цеглу та арматурні закладні: чистіший профіль — вища категорія та ціна за тонну. Болти, накладки та приварені пластини з тієї самої сталі можна не зрізати, а ось кольорові елементи (мідні шини, алюмінієві кріплення) краще зняти й здати окремо — вони коштують дорожче. Довгі балки ріжуть на габарит, зручний для завантаження та ваги.

Двотавр чи швелер

Двотавр симетричний і однаково тримає згин в обидва боки — це балка перекриття. Швелер із П-подібним перерізом зручніше кріпити до стіни та пускати по краю, але на чистий згин він слабший за тієї самої висоти. Якщо потрібен несівний проліт — беруть двотавр; якщо обв'язка та окантовка — частіше швелер.

Часті помилки

Головна — обирати балку за висотою «на око», без розрахунку навантаження: візуально схожі №16 і №20 різняться за несівною здатністю в рази. Друга — плутати номер із шириною полиці: номер — це завжди висота. Третя — під час здавання в брухт не очищати профіль від бетону та вважати, що «сталь є сталь»: засмічення знижує категорію та підсумкову суму.

Чим номер балки відрізняється від її ширини?

Номер — це висота профілю в сантиметрах. Ширина полиці задається тим самим сортаментом окремо та зростає разом із номером, але саме за висотою балку маркують і добирають під навантаження.

Чи можна здати двотавр без різання?

Так, якщо довжина проходить майданчиком і вагами. Якщо балка надто довга для завантаження, її ріжуть на габаритні шматки — це зручніше і для вас, і для приймання. Демонтаж і доставку можемо взяти на себе.
